简述

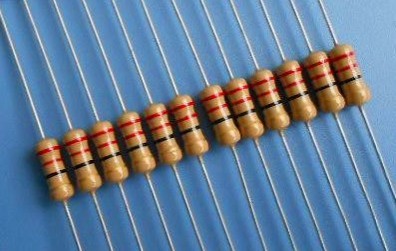

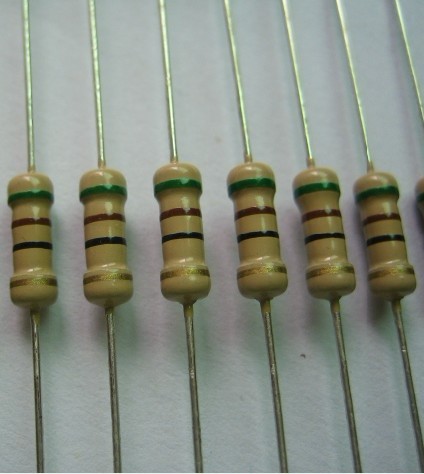

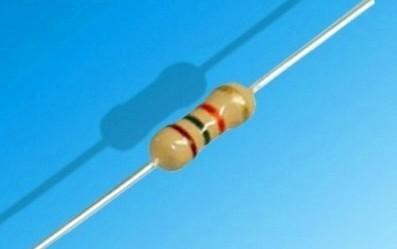

碳膜电阻器是用有机粘合剂将碳墨、石墨和填充料配成悬浮液涂覆于绝缘基体上，经加热聚合而成。气态碳氢化合物在高温和真空中分解，碳沉积在瓷棒或者瓷管上，形成一层结晶碳膜。改变碳膜厚度和用刻槽的方法变更碳膜的长度，可以得到不同的阻值。碳膜电阻成本较低，电性能和稳定性较差，一般不适于作通用电阻器。但由于它容易制成高阻值的膜，所以主要用作高阻高压电阻器。其用途同高压电阻器。

碳膜电阻器的引线链接方式有轴向引线、领带式引线以及不接引线等方式。

碳膜电阻器的阻值范围为1Ω~10MΩ。额定功率有0.125W、0.25W、0.5W、1W、2W、5W、10W等。

主要职能就是阻碍电流流过 ,应用于限流、分流、降压、分压、负载与电容配合作滤波器及阻匹配等。

分类

电阻可分为：

碳膜电阻

金属皮膜电阻

金属氧化皮膜电阻

贴片电阻

精密电阻高低阻值

水泥电阻

保险丝电阻

热敏、光敏、压敏电阻

绕线电阻

大功率电阻、排阻

特性

精度：2% 5% ，精度高，通过对膜切割螺纹可调整阻值，制成精密电阻器。

阻值范围：阻值范围宽，一般为2.1Ω~10MΩ。

标称阻值：E-48

极限电压高

极好的长期稳定性，电压的改变对阻值的影响极小，且具有负温度系数。

价格低，制作容易，生产成本低，价格便宜，但体积较大。

包装方式有带装、散装

高频特性好，可制成高频电阻器和超高频电阻器。

固有噪声电动势小，在10UV/V以下。

额定功率有1/8W、1/4W、1/2W、1W、2W、5W、10W。

脉冲负荷稳定，对脉冲的适应性好。

应用范围非常广泛，适用于交流、直流和脉冲电路。
